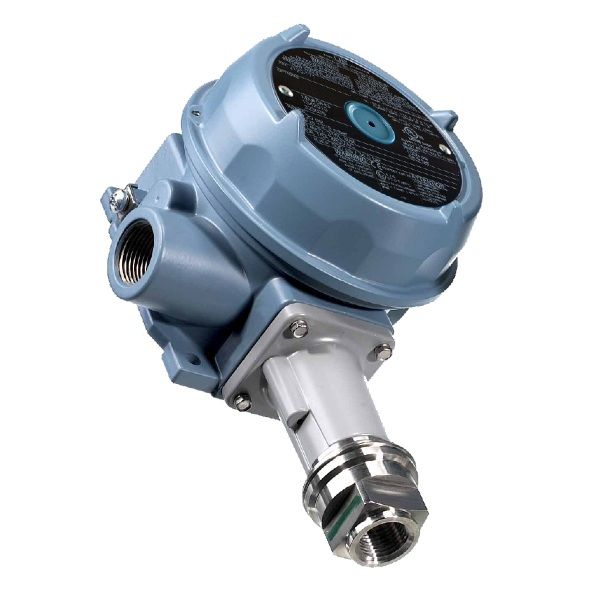

پرشر سوئیچ: کنترل و حفاظت مبتنی بر فشار

در این میان، "فشار" یکی از مهم‌ترین متغیرهاست که کنترل دقیق آن می‌تواند از بروز حوادث جلوگیری کرده و راندمان سیستم‌ها را به طرز چشمگیری افزایش دهد. "پرشر سوئیچ" (Pressure Switch) یا سوئیچ فشار، دستگاهی حیاتی است که وظیفه نظارت بر فشار یک سیال (گاز یا مایع) را بر عهده دارد و در صورت رسیدن فشار به یک نقطه از پیش تعیین‌شده، یک سیگنال الکتریکی (قطع یا وصل کردن یک کنتاکت) تولید می‌کند. این ابزار ساده اما فوق‌العاده کاربردی، ستون فقرات بسیاری از سیستم‌های کنترل و ایمنی در صنایع گوناگون و حتی در زندگی روزمره ماست.

۱. پرشر سوئیچ چیست؟ (ابزاری برای کنترل ON/OFF)

سوئیچ فشار یا پرشر سوئیچ، یک دستگاه الکترومکانیکی یا الکترونیکی است که در پاسخ به تغییرات فشار در یک سیستم، وضعیت یک کنتاکت الکتریکی را تغییر می‌دهد. به عبارت ساده‌تر، این دستگاه مانند یک "کلید" عمل می‌کند که توسط فشار کنترل می‌شود. هنگامی که فشار از یک حد مشخص (نقطه تنظیم یا Setpoint) بالاتر یا پایین‌تر می‌رود، سوئیچ عمل کرده و مداری را باز یا بسته می‌کند.

تفاوت اصلی پرشر سوئیچ با "سنسور فشار" (Pressure Sensor) یا "ترانسمیتر فشار" (Pressure Transmitter) در نوع خروجی آن‌هاست:

• پرشر سوئیچ: خروجی "گسسته" (Discrete) یا "صفر و یک" دارد؛ یعنی صرفاً وضعیت "وصل" یا "قطع" را اعلام می‌کند.

• سنسور/ترانسمیتر فشار: خروجی "پیوسته" (Continuous) دارد؛ یعنی یک سیگنال آنالوگ (مانند ۴ تا ۲۰ میلی‌آمپر یا ۰ تا ۱۰ ولت) ارائه می‌دهد که متناسب با مقدار دقیق فشار است.

یکی از مفاهیم کلیدی در پرشر سوئیچ، "هیسترزیس" (Hysteresis) یا "باند مرده" (Deadband) است. این به معنای اختلاف بین فشار فعال‌سازی سوئیچ (مثلاً فشار روشن شدن پمپ) و فشار غیرفعال‌سازی آن (فشار خاموش شدن پمپ) است. وجود هیسترزیس ضروری است تا از روشن و خاموش شدن مکرر و سریع (Chatering) دستگاه‌های متصل جلوگیری شود. یکی از بهترین برندهای پرشر سوئیچ فلوک است.

۲. اجزای اصلی پرشر سوئیچ

یک پرشر سوئیچ معمولاً از اجزای اصلی زیر تشکیل شده است:

• عنصر حسگر فشار (Pressure Sensing Element): این بخش قلب پرشر سوئیچ است که به طور مستقیم با فشار سیال در تماس قرار می‌گیرد و با اعمال فشار، تغییر شکل مکانیکی می‌دهد. انواع رایج این عنصر عبارتند از:

  • دیافراگم (Diaphragm): یک دیسک نازک و انعطاف‌پذیر که با اعمال فشار خم می‌شود. رایج‌ترین نوع است و برای طیف وسیعی از فشارها مناسب است.

  • بلوز (Bellows): یک المان آکاردئونی‌شکل که با تغییر فشار منبسط یا منقبض می‌شود. حساسیت بالاتری نسبت به دیافراگم دارد و برای فشارهای بسیار پایین مناسب است.

  • لوله بوردون (Bourdon Tube): یک لوله فلزی خمیده (C-شکل یا مارپیچ) که با اعمال فشار تمایل به صاف شدن پیدا می‌کند. برای فشارهای بالا و محیط‌های خشن مناسب است، اما حساسیت کمتری دارد.

• مکانیزم سوئیچ (Switching Mechanism): این بخش حرکت مکانیکی عنصر حسگر را به یک عمل الکتریکی تبدیل می‌کند. معمولاً از یک میکرو سوئیچ (Microswitch) یا سوئیچ "اسنپ اکشن" (Snap-action Switch) استفاده می‌شود که دارای کنتاکت‌های الکتریکی هستند. این کنتاکت‌ها می‌توانند از نوع نرمالی اوپن (Normally Open - NO) باشند (در حالت عادی باز هستند و با رسیدن فشار به نقطه تنظیم بسته می‌شوند) یا نرمالی کلوز (Normally Closed - NC) باشند (در حالت عادی بسته هستند و با رسیدن فشار به نقطه تنظیم باز می‌شوند). برخی سوئیچ‌ها نیز دارای هر دو نوع کنتاکت (SPDT - Single Pole Double Throw) هستند.

• تنظیم‌کننده نقطه تنظیم (Setpoint Adjuster): این مکانیزم (معمولاً یک فنر و پیچ تنظیم) به کاربر اجازه می‌دهد تا آستانه فشاری را که سوئیچ در آن عمل می‌کند، به صورت دستی تنظیم کند. با سفت یا شل کردن فنر، نیروی لازم برای حرکت عنصر حسگر و فعال شدن سوئیچ تغییر می‌کند.

• مکانیزم هیسترزیس (Hysteresis Mechanism): این مکانیزم اطمینان می‌دهد که بین فشار فعال‌سازی و غیرفعال‌سازی سوئیچ، یک اختلاف فشار مشخص وجود داشته باشد. این اختلاف برای جلوگیری از لرزش کنتاکت‌ها (Chattering) و روشن و خاموش شدن متناوب دستگاه متصل بسیار مهم است.

• ورودی فشار (Pressure Port): این بخش، نقطه اتصال سوئیچ به سیستم تحت فشار است و معمولاً به صورت رزوه‌دار طراحی می‌شود.

• اتصال الکتریکی (Electrical Connection): ترمینال‌هایی برای سیم‌کشی سوئیچ به مدار کنترل یا بار الکتریکی.

• محفظه (Enclosure): پوششی محافظ برای اجزای داخلی سوئیچ در برابر گرد و غبار، رطوبت، مواد شیمیایی و سایر عوامل محیطی. برای کاربردهای خاص (مانند محیط‌های خطرناک)، محفظه‌های ضد انفجار (Explosion-proof) نیز وجود دارند.

•

۳. اصول کاری پرشر سوئیچ

عملکرد یک پرشر سوئیچ نسبتاً ساده و مکانیکی (در مدل‌های رایج) است:

1. اعمال فشار: سیال تحت فشار (گاز یا مایع) از طریق ورودی فشار به عنصر حسگر (دیافراگم، بلوز یا لوله بوردون) وارد می‌شود.

2. تغییر شکل مکانیکی: نیروی ناشی از فشار باعث تغییر شکل یا جابجایی عنصر حسگر می‌شود. این تغییر شکل، برخلاف نیروی یک فنر تنظیم‌شده مقاومت می‌کند.

3. فعال‌سازی کنتاکت: هنگامی که فشار به نقطه تنظیم‌شده (Setpoint) می‌رسد و نیروی آن بر نیروی فنر غلبه می‌کند، عنصر حسگر به اندازه‌ای حرکت می‌کند که مکانیزم سوئیچ را فعال کند. این فعال‌سازی باعث باز یا بسته شدن کنتاکت‌های الکتریکی می‌شود.

   • اگر سوئیچ از نوع NO باشد، کنتاکت بسته شده و مدار وصل می‌شود (مثلاً پمپ روشن می‌شود).

   • اگر سوئیچ از نوع NC باشد، کنتاکت باز شده و مدار قطع می‌شود (مثلاً آلارم خاموش می‌شود).

4. بازگشت به حالت اولیه (با هیسترزیس): برای بازگشت سوئیچ به حالت اولیه خود، فشار باید به میزان مشخصی (کمتر از نقطه تنظیم در حالت افزایش فشار، یا بیشتر از نقطه تنظیم در حالت کاهش فشار) تغییر کند. این "باند مرده" از نوسانات لحظه‌ای فشار جلوگیری کرده و عملکرد پایدار را تضمین می‌کند.

کاربردهای پرشر سوئیچ

گستره کاربرد پرشر سوئیچ‌ها بسیار وسیع است و در تمامی صنایع و حتی زندگی روزمره ما نفوذ کرده‌اند:

• پمپ‌ها و سیستم‌های آبرسانی: یکی از رایج‌ترین کاربردها، روشن و خاموش کردن خودکار پمپ‌های آب (خانگی، صنعتی، آتش‌نشانی) بر اساس فشار شبکه آبرسانی یا مخزن.

• سیستم‌های تهویه مطبوع (HVAC): پایش فشار گاز مبرد در سیستم‌های سرمایشی و گرمایشی مدیا، فعال کردن فن‌ها یا کمپرسورها، و حفاظت از سیستم در برابر فشارهای بالا یا پایین.

• کمپرسورهای هوا: کنترل فشار هوای فشرده در مخازن، روشن و خاموش کردن کمپرسور برای حفظ فشار مطلوب.

• سیستم‌های هیدرولیک و پنوماتیک: پایش فشار روغن یا هوا برای کنترل سیلندرها، موتورها و سایر عملگرها در ماشین‌آلات صنعتی.

• صنایع فرآیندی (نفت، گاز، پتروشیمی، شیمیایی): کنترل سطوح فشار در راکتورها، مخازن، خطوط لوله و سیستم‌های ایمنی برای جلوگیری از فشارهای خطرناک.

• خودرو: پایش فشار روغن موتور، فشار ترمز، فشار سیستم فرمان برقی تیکوما، و فشار تایر (TPMS) در برخی مدل‌ها.

• لوازم خانگی: در ماشین‌های لباسشویی و ظرفشویی برای تشخیص سطح آب، و در آبگرمکن‌ها برای کنترل فشار آب.

• سیستم‌های امنیتی و آتش‌نشانی: تشخیص افت فشار در لوله‌های آب آتش‌نشانی (مانند سیستم‌های اسپرینکلر) برای فعال کردن آلارم‌ها و پمپ‌های آتش‌نشانی.

سخن پایانی

پرشر سوئیچ، به عنوان یک جزء حیاتی در سیستم‌های کنترل مبتنی بر فشار، نقش غیرقابل انکاری در افزایش ایمنی، بهبود کارایی و خودکارسازی فرآیندها در طیف وسیعی از صنایع ایفا می‌کند. سادگی، قابلیت اطمینان و اثربخشی آن، این ابزار را به گزینه‌ای مطلوب برای کاربردهای قطع/وصل بر اساس فشار تبدیل کرده است. با درک صحیح اصول کاری، انواع و ملاحظات مربوط به انتخاب و نگهداری، می‌توان از این دستگاه قدرتمند برای حفاظت از تجهیزات، بهینه‌سازی عملیات و تضمین عملکرد ایمن و پایدار سیستم‌ها به نحو احسن بهره برد.
