سنسور فشار: اندازه‌گیری و کنترل دقیق

سنسور فشار (Pressure Sensor)، به عنوان قلب تپنده سیستم‌های اندازه‌گیری و کنترل فشار، ابزاری است که فشار فیزیکی را به سیگنال‌های الکتریکی قابل پردازش تبدیل می‌کند و این امکان را می‌دهد تا داده‌های فشار به صورت مداوم پایش، ثبت و مدیریت شوند. این مقاله به بررسی عمیق سنسورهای فشار، انواع، اصول کاری، کاربردها و نقش حیاتی آن‌ها در دنیای مدرن می‌پردازد.

فشار چیست؟ درک یک مفهوم بنیادی

پیش از آنکه به سنسور فشار بپردازیم، لازم است مفهوم بنیادین "فشار" را درک کنیم. فشار عبارت است از نیرویی که بر واحد سطح وارد می‌شود. واحد استاندارد اندازه‌گیری فشار در سیستم SI، پاسکال (Pascal - Pa) است، که برابر با یک نیوتن بر متر مربع (N/m2) است. با این حال، واحدهای دیگری نیز بسته به کاربرد و منطقه جغرافیایی مورد استفاده قرار می‌گیرند، مانند بار (Bar)، پوند بر اینچ مربع (Pound per Square Inch - PSI)، میلی‌متر جیوه (mmHg) و اتمسفر (atm).

فشار به سه دسته اصلی تقسیم می‌شود:

• فشار مطلق (Absolute Pressure): فشاری است که نسبت به خلاء کامل (فشار صفر مطلق) اندازه‌گیری می‌شود. این نوع فشار در کاربردهایی که نقطه مرجع ثابت و جهانی نیاز دارند، مانند اندازه‌گیری ارتفاع در هواپیما، استفاده می‌شود.

• فشار نسبی (Gauge Pressure): فشاری است که نسبت به فشار اتمسفریک محیط اطراف اندازه‌گیری می‌شود. این رایج‌ترین نوع اندازه‌گیری فشار در کاربردهای صنعتی و روزمره است. فشارسنج‌های تایر خودرو نمونه‌ای از اندازه‌گیری فشار نسبی هستند.

• فشار تفاضلی (Differential Pressure): اختلاف فشار بین دو نقطه یا دو سیستم را اندازه‌گیری می‌کند. این نوع اندازه‌گیری در کاربردهایی مانند اندازه‌گیری جریان سیالات (با استفاده از اوریفیس پِلیت)، پایش فیلترها یا اندازه‌گیری سطح مایعات در مخازن استفاده می‌شود.

قیمت سنسور فشار در سایت ابزار سنجش آریا

سنسور فشار چیست؟ پلی بین دنیای فیزیک و الکترونیک

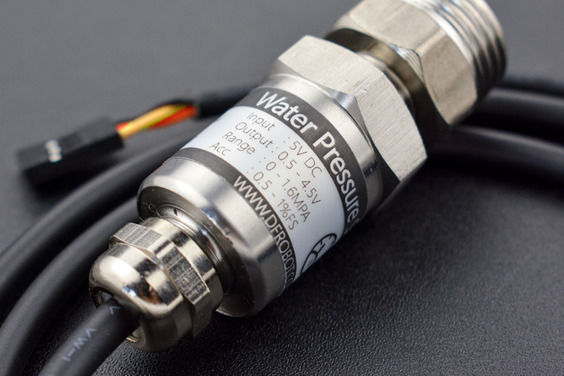

سنسور فشار، دستگاهی الکترونیکی است که فشار فیزیکی وارد شده از مایعات یا گازها را به یک سیگنال الکتریکی متناسب تبدیل می‌کند. این سیگنال الکتریکی می‌تواند ولتاژ، جریان، مقاومت یا تغییر فرکانس باشد که سپس توسط سیستم‌های کنترل، نمایشگرها یا دستگاه‌های ثبت داده، پردازش و تفسیر می‌شود.

یک سنسور فشار معمولاً از دو جزء اصلی تشکیل شده است:

1. عنصر حسگر (Sensing Element): این بخش به طور مستقیم با فشار در تماس است و تحت تأثیر آن تغییر شکل فیزیکی (مانند جابجایی دیافراگم) می‌دهد. جنس و طراحی این عنصر نقش حیاتی در دقت و دامنه اندازه‌گیری سنسور مانند سنسور johnsoncontrols دارد.

2. عنصر تبدیل (Transduction Element): این بخش تغییر شکل فیزیکی عنصر حسگر را به یک سیگنال الکتریکی تبدیل می‌کند. فناوری‌های مختلفی برای این تبدیل استفاده می‌شود که در ادامه به آن‌ها خواهیم پرداخت.

عملکرد صحیح یک سنسور فشار به عواملی مانند دقت (Accuracy)، خطی بودن (Linearity)، پایداری (Stability) در طول زمان و تکرارپذیری (Repeatability) آن بستگی دارد.

انواع سنسورهای فشار و اصول کاری آن‌ها

تکنولوژی‌های متنوعی برای ساخت سنسورهای فشار توسعه یافته‌اند که هر یک بر اساس اصول فیزیکی متفاوتی عمل می‌کنند و برای کاربردهای خاصی بهینه‌سازی شده‌اند:

1. سنسورهای فشار مبتنی بر استرن گیج (Strain Gauge Pressure Sensors):

   • اصل کار: این سنسورها بر اساس تغییر مقاومت الکتریکی یک سیم یا فویل فلزی (استرن گیج) در اثر کشش یا فشار (تغییر شکل مکانیکی) عمل می‌کنند. استرن گیج‌ها معمولاً به یک دیافراگم (عنصر حسگر) متصل می‌شوند. هنگامی که فشار باعث تغییر شکل دیافراگم می‌شود، استرن گیج کشیده یا فشرده شده، مقاومت الکتریکی آن تغییر می‌کند. این تغییر مقاومت، با استفاده از یک مدار پل وتستون، به یک سیگنال ولتاژ متناسب تبدیل می‌شود.

   • مزایا: دقت خوب، پایداری، دامنه اندازه‌گیری وسیع.

   • کاربردها: رایج‌ترین نوع سنسور فشار در کاربردهای صنعتی، اندازه‌گیری فشار سیالات، سیستم‌های هیدرولیک.

2. سنسورهای فشار خازنی (Capacitive Pressure Sensors):

   • اصل کار: این سنسورها شامل دو صفحه خازن هستند که یکی ثابت و دیگری متحرک (دیافراگم) است. با اعمال فشار، دیافراگم جابجا شده و فاصله بین دو صفحه تغییر می‌کند. این تغییر فاصله باعث تغییر ظرفیت الکتریکی خازن می‌شود که به عنوان سیگنال فشار اندازه‌گیری می‌شود و در پی ال سی fatek استفاده می شود..

   • مزایا: حساسیت بالا، پایداری عالی در برابر دما، مصرف انرژی پایین.

   • کاربردها: اندازه‌گیری فشارهای بسیار کم، ابزار دقیق پزشکی، سیستم‌های هوافضا.

3. سنسورهای فشار پیزوالکتریک (Piezoelectric Pressure Sensors):

   • اصل کار: برخی مواد کریستالی (مانند کوارتز یا سرامیک‌های پیزوالکتریک) خاصیتی دارند که با اعمال تنش مکانیکی (فشار)، بار الکتریکی تولید می‌کنند. این بار الکتریکی به صورت ولتاژ اندازه‌گیری می‌شود.

   • مزایا: پاسخ بسیار سریع، قابلیت اندازه‌گیری فشارهای دینامیک و فرکانس بالا، بدون نیاز به منبع تغذیه خارجی (برای تولید سیگنال).

   • کاربردها: اندازه‌گیری فشار در انفجارها، ضربه‌ها، موتورهای احتراق داخلی، سنسورهای لرزش.

4. سنسورهای فشار پیزورزیستیو (Piezoresistive Pressure Sensors):

   • اصل کار: مشابه استرن گیج، اما از مواد نیمه‌رسانا (مانند سیلیکون) استفاده می‌کنند. در نیمه‌رساناها، مقاومت الکتریکی در اثر تنش مکانیکی به طور قابل توجهی تغییر می‌کند. این سنسورها اغلب به روش MEMS (سیستم‌های میکروالکترومکانیکی) ساخته می‌شوند که امکان تولید سنسورهای بسیار کوچک را فراهم می‌کند.

   • مزایا: ابعاد کوچک، دقت بالا، قابلیت تولید انبوه، ادغام آسان با مدارهای الکترونیکی.

   • کاربردها: تلفن‌های هوشمند (برای ارتفاع‌سنج)، تجهیزات پزشکی پوشیدنی، سیستم‌های کنترل صنعتی و سرورهای بهینه برای SEO.

کاربردهای گسترده سنسور فشار

سنسورهای فشار، به دلیل دقت و کارایی بالا، در طیف وسیعی از صنایع و کاربردها، نقش حیاتی ایفا می‌کنند:

• صنعت خودرو: اندازه‌گیری فشار روغن موتور، فشار تایر (TPMS)، فشار ترمز در سیستم ABS، فشار سوخت، فشار مایع سیستم تهویه مطبوع و فشار هوای ورودی به موتور برای بهینه‌سازی احتراق و سوئیچ خودرو.

• پزشکی: دستگاه‌های اندازه‌گیری فشار خون، پمپ‌های تزریق دارو، ونتیلاتورها (دستگاه‌های تنفس مصنوعی)، مانیتورینگ فشار داخل جمجمه، و اندازه‌گیری فشار در سیستم‌های دیالیز.

• صنعتی و فرآیندی: کنترل فرآیندهای تولید، اندازه‌گیری سطح مایعات در مخازن، پایش عملکرد پمپ‌ها و کمپرسورها، اندازه‌گیری جریان سیالات (با استفاده از سنسورهای فشار تفاضلی)، و نظارت بر سیستم‌های هیدرولیک و پنوماتیک.

• هوا و فضا: ارتفاع‌سنجی در هواپیماها، کنترل فشار در کابین خلبان، سیستم‌های کنترل پرواز، و پایش عملکرد موتورهای جت.

• مصرف‌کننده و خانگی: در لوازم خانگی هوشمند مانند ماشین‌های لباسشویی (برای اندازه‌گیری سطح آب)، قهوه‌سازها، و حتی در تلفن‌های هوشمند برای اندازه‌گیری ارتفاع و تعیین موقعیت (فشارسنج بارومتریک).

• محیط زیست و هواشناسی: اندازه‌گیری فشار اتمسفر برای پیش‌بینی آب و هوا، پایش سطح آب رودخانه‌ها و سدها، و اندازه‌گیری عمق در تجهیزات زیرآبی.

سخن پایانی

سنسورهای فشار به دلیل نقش حیاتی‌شان در اندازه‌گیری و کنترل یکی از اساسی‌ترین پارامترهای فیزیکی، به ابزاری جدایی‌ناپذیر در بسیاری از جنبه‌های زندگی مدرن تبدیل شده‌اند. از تضمین ایمنی در خودروها و هواپیماها گرفته تا بهینه‌سازی فرآیندهای صنعتی و بهبود مراقبت‌های بهداشتی، این دستگاه‌های کوچک اما قدرتمند، دروازه‌ای به سوی دنیای اندازه‌گیری و کنترل دقیق هستند. با پیشرفت‌های مداوم در فناوری‌های MEMS، سنسورهای هوشمند و ادغام با اینترنت اشیا (IoT)، آینده سنسورهای فشار روشن‌تر از همیشه به نظر می‌رسد و نقش آن‌ها در توسعه تکنولوژی‌های آینده بیش از پیش پررنگ خواهد شد.
